Dalam ranah komunikasi optik, multi-core serat (MCF) telah muncul sebagai teknologi revolusioner, menawarkan potensi untuk mengatasi keterbatasan kapasitas serat inti tunggal tradisional. Sebagai pemasok serat multi-core, saya memahami pentingnya penting dalam menguji kinerja transmisi MCF secara akurat untuk memastikan keandalan dan efisiensinya dalam berbagai aplikasi. Dalam posting blog ini, saya akan membagikan beberapa wawasan tentang cara menguji kinerja transmisi serat multi-core.
Memahami serat multi-core
Sebelum mempelajari metode pengujian, penting untuk memahami struktur dasar dan karakteristik serat multi-core. Tidak seperti serat inti tunggal, yang memiliki inti optik tunggal untuk mentransmisikan sinyal cahaya, serat multi-core mengandung banyak core independen dalam satu kelongsong. Desain ini memungkinkan transmisi data paralel, secara signifikan meningkatkan kapasitas keseluruhan serat.
Setiap inti dalam serat multi-core dapat dianggap sebagai saluran optik individual, mampu membawa data secara mandiri. Namun, kedekatan inti yang erat dapat menyebabkan berbagai masalah crosstalk dan gangguan, yang perlu dievaluasi dengan cermat selama proses pengujian.
Parameter kunci untuk pengujian
Saat menguji kinerja transmisi serat multi-core, beberapa parameter utama perlu diukur untuk menilai kualitas dan kesesuaiannya untuk aplikasi tertentu. Parameter ini meliputi:
Atenuasi
Atenuasi mengacu pada hilangnya daya optik saat sinyal cahaya bergerak melalui serat. Ini adalah salah satu parameter terpenting dalam komunikasi serat optik, karena secara langsung mempengaruhi jarak transmisi dan kualitas sinyal. Dalam serat multi-core, atenuasi dapat bervariasi antara core yang berbeda karena perbedaan dalam geometri inti, profil indeks bias, dan proses manufaktur.
Untuk mengukur atenuasi masing-masing inti dalam serat multi-core, sumber cahaya biasanya digunakan untuk menyuntikkan cahaya ke salah satu ujung serat, dan meter daya digunakan untuk mengukur daya output di ujung lain. Redaman kemudian dihitung sebagai rasio daya input dengan daya output, dinyatakan dalam desibel per kilometer (dB/km).
Bandwidth
Bandwidth adalah parameter kritis lain yang menentukan kapasitas pembawa data serat. Ini mewakili kisaran frekuensi di mana serat dapat mengirimkan data secara efektif. Dalam serat multi-core, bandwidth masing-masing inti dapat dipengaruhi oleh faktor-faktor seperti dispersi kromatik, dispersi mode polarisasi, dan dispersi modal.
Untuk mengukur bandwidth serat multi-core, teknik yang disebut metode respons frekuensi umumnya digunakan. Ini melibatkan menyuntikkan sinyal cahaya yang dimodulasi ke dalam serat dan mengukur sinyal output pada frekuensi yang berbeda. Bandwidth kemudian ditentukan dengan menganalisis respons frekuensi serat.
Crosstalk
Crosstalk adalah gangguan antara core yang berbeda dalam serat multi-core. Ini terjadi ketika sinyal cahaya dari satu inti bocor ke inti yang berdekatan, menyebabkan degradasi sinyal dan mengurangi kinerja keseluruhan serat. Crosstalk dapat diklasifikasikan menjadi dua jenis: crosstalk intra-modal dan crosstalk antar-modal.
Crosstalk intra-modal terjadi antara inti yang mendukung mode propagasi yang sama, sementara crosstalk antar-modal terjadi antara inti yang mendukung mode yang berbeda. Untuk mengukur crosstalk dalam serat multi-core, teknik yang disebut metode pengukuran crosstalk digunakan. Ini melibatkan menyuntikkan sinyal cahaya ke dalam satu inti dan mengukur kekuatan sinyal bocor pada inti yang berdekatan.
Dispersi kromatik
Dispersi kromatik adalah fenomena di mana panjang gelombang yang berbeda dari perjalanan cahaya pada kecepatan yang berbeda melalui serat, menyebabkan pulsa cahaya menyebar dari waktu ke waktu. Ini dapat menyebabkan interferensi antar simbol dan membatasi laju transmisi data. Dalam serat multi-core, dispersi kromatik dapat bervariasi antara core yang berbeda karena perbedaan dalam geometri inti dan profil indeks bias.
Untuk mengukur dispersi kromatik dalam serat multi-core, teknik yang disebut metode pengukuran dispersi digunakan. Ini melibatkan menyuntikkan pulsa lampu pendek ke dalam serat dan mengukur waktu tunda antara berbagai panjang gelombang cahaya pada ujung output. Dispersi kromatik kemudian dihitung berdasarkan penundaan waktu yang diukur.
Metode pengujian
Ada beberapa metode yang tersedia untuk menguji kinerja transmisi serat multi-core, masing-masing dengan keunggulan dan keterbatasannya sendiri. Beberapa metode pengujian yang umum digunakan meliputi:
Refleksi Domain Waktu Optik (OTDR)
OTDR adalah teknik yang banyak digunakan untuk mengukur atenuasi dan panjang serat optik. Ini bekerja dengan mengirimkan pulsa cahaya pendek ke serat dan mengukur cahaya hambur balik dari titik yang berbeda di sepanjang serat. Dengan menganalisis cahaya hamburan balik, OTDR dapat menentukan atenuasi dan panjang masing-masing inti dalam serat multi-core.
Salah satu keunggulan OTDR adalah kemampuannya untuk memberikan profil terperinci dari serat, memungkinkan untuk mendeteksi setiap kesalahan atau diskontinuitas. Namun, OTDR memiliki beberapa keterbatasan, seperti ketidakmampuannya untuk mengukur crosstalk dan resolusi spasialnya yang relatif rendah.
Refleksi Domain Frekuensi Optik (OFDR)
OFDR adalah teknik yang lebih maju untuk mengukur atenuasi dan panjang serat optik. Ini bekerja dengan mengirimkan gelombang cahaya yang berkelanjutan ke dalam serat dan mengukur pola interferensi antara cahaya yang dipantulkan dari titik yang berbeda di sepanjang serat. Dengan menganalisis pola interferensi, OFDR dapat menentukan atenuasi dan panjang masing-masing inti dalam serat multi-core dengan akurasi tinggi.
Salah satu keunggulan OFDR adalah resolusi spasialnya yang tinggi, yang memungkinkan untuk mendeteksi kesalahan kecil dan diskontinuitas. Namun, OFDR lebih mahal dan kompleks daripada OTDR, dan membutuhkan peralatan dan keahlian khusus.
Deteksi yang koheren
Deteksi yang koheren adalah teknik untuk mendeteksi dan mendemodulasi sinyal optik dalam sistem komunikasi serat optik. Ini bekerja dengan mencampur sinyal optik yang diterima dengan sinyal osilator lokal dan kemudian mendeteksi sinyal listrik yang dihasilkan. Dengan menggunakan deteksi yang koheren, dimungkinkan untuk mengukur fase dan amplitudo sinyal optik, yang dapat memberikan informasi berharga tentang kinerja transmisi serat.
Salah satu keuntungan dari deteksi yang koheren adalah kemampuannya untuk mengukur crosstalk dan dispersi kromatik dengan akurasi tinggi. Namun, deteksi yang koheren lebih kompleks dan mahal daripada metode pengujian lainnya, dan membutuhkan peralatan dan keahlian khusus.
Kesimpulan
Menguji kinerja transmisi serat multi-core adalah langkah penting dalam memastikan keandalan dan efisiensinya dalam berbagai aplikasi. Dengan mengukur parameter kunci seperti atenuasi, bandwidth, crosstalk, dan dispersi kromatik, dimungkinkan untuk menilai kualitas serat dan mengidentifikasi masalah potensial apa pun. Ada beberapa metode pengujian yang tersedia, masing -masing dengan keuntungan dan keterbatasannya sendiri. Sebagai pemasok serat multi-core, saya sarankan menggunakan kombinasi metode pengujian untuk mendapatkan pemahaman komprehensif tentang kinerja transmisi serat.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang serat multi-core atau memiliki pertanyaan tentang produk kami, jangan ragu untuk menghubungi kami untuk negosiasi pengadaan. Kami berkomitmen untuk menyediakan produk serat multi-inti berkualitas tinggi dan layanan pelanggan yang sangat baik.
Referensi
- "Sistem Komunikasi Serat Optik" oleh Gerd Keizer
- "Tes dan Pengukuran Serat Optik" oleh Rex M. Olshansky
- "Serat Multi-Core Untuk Divisi Luar Angkasa Multiplexing" oleh Hideki Takara

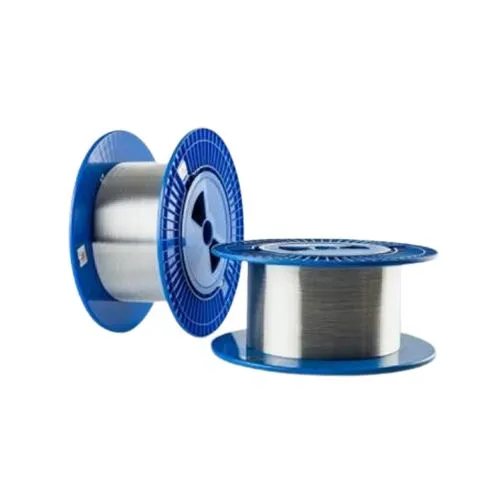

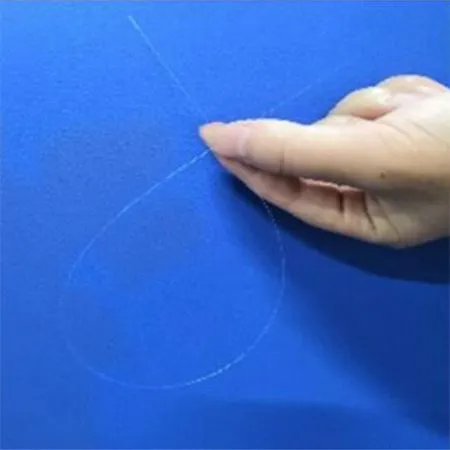

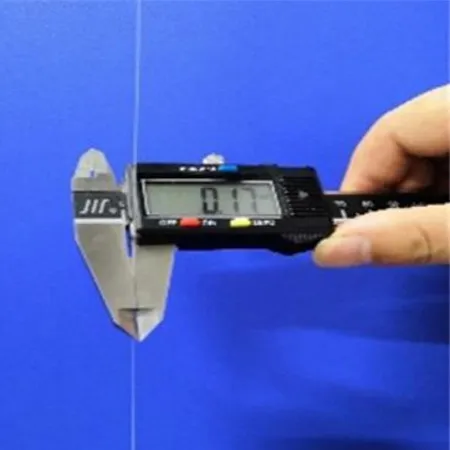

Selain serat multi-core, kami juga menawarkan serat khusus lainnya sepertiSerat kristal tunggal,Erbium Ytterbium Doped Optical Fiber, DanBundel panduan ringan. Serat -serat ini memiliki sifat dan aplikasi yang unik, dan kami dengan senang hati membahas bagaimana mereka dapat memenuhi kebutuhan spesifik Anda.
